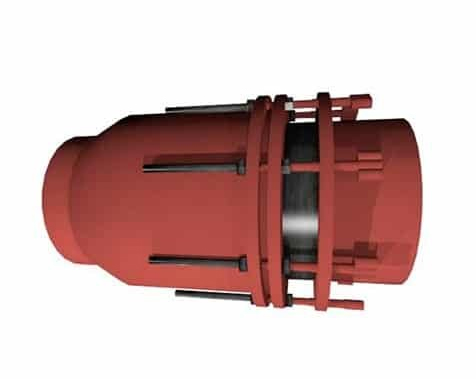

kompensatory salnikovyeКомпенсаторы сальниковые предназначены для компенсации термических деформаций трубопроводов тепловых сетей.

Компенсаторы сальниковые разработаны для трубопроводов водяных и паровых тепловых сетей с параметрами воды и пара до Рраб<2,5 МПа (25кгс/см2) при температуре воды до 200 0С и при температуре пара до 300 0С, при этом односторонние сальниковые компенсаторы - для условных проходов от Ду100 до 1400 мм, а двухсторонние сальниковые компенсаторы от Ду100 до 800 мм.

Компенсирующая способность сальниковых компенсаторов изменяется в зависимости от условного прохода от 200 до 500 мм.

Материал сальниковых компенсаторов: трубы бесшовные из стали 20 (ГОСТ 1050) и из стали ВСт3сп5 (ГОСТ 380).

Температура воды до 200С, пара до 300С.

Для уменьшения напряжений, возникающих при нагреве трубопровода, применяются осевые и радиальные стальные компенсаторы (сальниковые компенсаторы, П- и S-образные компенсаторы и др.)

Сальниковые компенсаторы по своей конструкции делятся на односторонние и двухсторонние, которые состоят из корпуса и подвижного стакана.

Особенности компенсаторов разного выпуска

  • Выпуск 7 Сальниковые компенсаторы 4.903-10 односторонние и двухсторонние. Работают при температуре не ниже -40 град.С.
  • Выпуск 4 Сальниковые компенсаторы 5.903-13 односторонние и двухсторонние. Функционируют при низких температурах: от -40 до -50 град.С.

Сальниковый односторонний компенсатор изготавливается в соответствии с альбомами чертежей серии 4.903-10 выпуск 7, а также ТУ завода изготовителя. Стандартные модели компенсаторов выполняются из углеродистой стали — ст.3сп5, ст.20. Заказными считаются позиции, которые выполняются из низколегированной стали 09г2С, нержавеющей стали.

Модельный ряд и основные габаритные размеры представлены в таблице характеристик на сальниковый односторонний компенсатор Ду100 — Ду1400мм.

Обозначение компенсатора

Условный проход, мм

Давление,  кгс/см²

Компенсирующая способность
мм

D, мм

L, мм

Масса, кг

Т1.01.00.000 СБ

Ду100

25

250

133

830

20,5

Т1.02.00.000 СБ

Ду125

25

250

159

680

27,7

Т1.03.00.000 СБ

Ду150

25

250

194

895

41,4

Т1.04.00.000 СБ

Ду175

25

250

219

920

46,6

Т1.05.00.000 СБ

Ду200

25

200

273

970

86,3

Т1.06.00.000 СБ

Ду200

25

400

273

1370

103,9

Т1.07.00.000 СБ

Ду250

25

200

325

970

120,9

Т1.08.00.000 СБ

Ду250

25

400

325

1370

134,8

Т1.09.00.000 СБ

Ду300

25

200

377

950

142,3

Т1.10.00.000 СБ

Ду300

25

400

377

1390

176,8

Т1.11.00.000 СБ

Ду350

25

200

426

990

160,6

Т1.12.00.000 СБ

Ду350

25

400

426

1390

190,5

Т1.13.00.000 СБ

Ду400

25

300

480

1150

193,1

Т1.14.00.000 СБ

Ду400

25

500

480

1550

229,5

Т1.15.00.000 СБ

Ду450

25

300

530

1150

208,0

Т1.16.00.000 СБ

Ду450

25

500

530

1550

246,7

Т1.17.00.000 СБ

Ду500

16

300

576

1160

276,1

Т1.18.00.000 СБ

Ду500

16

500

576

1560

320,6

Т1.19.00.000 СБ

Ду600

16

300

678

1165

349,6

Т1.20.00.000 СБ

Ду600

16

500

678

1565

408,8

Т1.21.00.000 СБ

Ду700

16

300

770

1170

416,7

Т1.22.00.000 СБ

Ду700

16

500

770

1570

488,3

Т1.23.00.000 СБ

Ду800

16

300

872

1175

492,0

Т1.24.00.000 СБ

Ду800

16

500

872

1575

577,6

Т1.25.00.000 СБ

Ду900

16

350

972

1275

623,6

Т1.26.00.000 СБ

Ду900

16

600

972

1775

754,6

Т1.27.00.000 СБ

Ду1000

16

350

1074

1280

702,2

Т1.28.00.000 СБ

Ду1000

16

600

1074

1780

853,8

Т1.29.00.000 СБ

Ду1200

16

350

1276

1336

950,3

Т1.30.00.000 СБ

Ду1200

16

600

1276

1836

1139,5

Т1.31.00.000 СБ

Ду1400

16

350

1482

1340

1239,7

Т1.32.00.000 СБ

Ду1400

16

600

1482

1840

1503,8

Т1.33.00.000 СБ

Ду500

25

300

578

1165

330,2

Т1.34.00.000 СБ

Ду500

25

500

578

1565

382,6

Т1.35.00.000 СБ

Ду600

25

300

682

1180

398,1

Т1.36.00.000 СБ

Ду600

25

500

682

1580

458,7

Т1.37.00.000 СБ

Ду700

25

300

774

1182

500,5

Т1.38.00.000 СБ

Ду700

25

500

774

1582

585,5

Т1.39.00.000 СБ

Ду800

25

300

876

1186

595,0

Т1.40.00.000 СБ

Ду800

25

500

876

1586

696,8

Т1.41.00.000 СБ

Ду900

25

350

978

1290

754,3

Т1.42.00.000 СБ

Ду900

25

600

978

1790

914,0

Т1.43.00.000 СБ

Ду1000

25

350

1082

1300

921,8

Т1.44.00.000 СБ

Ду1000

25

600

1082

1800

1124,3

Т1.45.00.000 СБ

Ду1200

25

350

1286

1365

1292,9

Т1.46.00.000 СБ

Ду1200

25

600

1286

1865

1565,2

Т1.47.00.000 СБ

Ду1400

25

350

1490

1375

1715,4

Т1.48.00.000 СБ

Ду1400

25

600

1490

1875

1994,7

Основные технические характеристики компенсаторов сальниковых односторонних по серии 5.903-13 вып.4

Обозначение

Условный проход ,мм

Давление кгс/см2

Компенсирующая способность, мм

Сальниковый компенсатор ТС-579.00.000. -00

100

25

240

Сальниковый компенсатор ТС-579.00.000. -01

125

25

240

Сальниковый компенсатор ТС-579.00.000. -02

150

25

240

Сальниковый компенсатор ТС-579.00.000. -03

200

25

190

Сальниковый компенсатор ТС-579.00.000. -04

200

25

340

Сальниковый компенсатор ТС-579.00.000. -05

250

25

190

Сальниковый компенсатор ТС-579.00.000. -06

250

25

340

Сальниковый компенсатор ТС-579.00.000. -07

300

25

190

Сальниковый компенсатор ТС-579.00.000. -08

300

25

340

Сальниковый компенсатор ТС-579.00.000. -09

350

25

190

Сальниковый компенсатор ТС-579.00.000. -10

350

25

340

Сальниковый компенсатор ТС-579.00.000. -11

400

25

200

Сальниковый компенсатор ТС-579.00.000. -12

400

25

400

Сальниковый компенсатор ТС-579.00.000. -29

500

16

250

Сальниковый компенсатор ТС-579.00.000. -30

500

16

450

Сальниковый компенсатор ТС-579.00.000. -31

600

16

250

Сальниковый компенсатор ТС-579.00.000. -32

600

16

400

Сальниковый компенсатор ТС-579.00.000. -33

700

16

250

Сальниковый компенсатор ТС-579.00.000. -34

700

16

450

Сальниковый компенсатор ТС-579.00.000. -35

800

16

250

Сальниковый компенсатор ТС-579.00.000. -36

800

16

450

Сальниковый компенсатор ТС-579.00.000. -37

900

16

320

Сальниковый компенсатор ТС-579.00.000. -38

900

16

520

Сальниковый компенсатор ТС-579.00.000. -39

1000

16

320

Сальниковый компенсатор ТС-579.00.000. -40

1000

16

520

Сальниковый компенсатор ТС-579.00.000. -41

1200

16

320

Сальниковый компенсатор ТС-579.00.000. -42

1200

16

520

Сальниковый компенсатор ТС-579.00.000. -43

1400

16

320

Сальниковый компенсатор ТС-579.00.000. -44

1400

16

520

Сальниковый компенсатор ТС-579.00.000. -13

500

25

250

Сальниковый компенсатор ТС-579.00.000. -14

500

25

450

Сальниковый компенсатор ТС-579.00.000. -15

600

25

250

Сальниковый компенсатор ТС-579.00.000. -16

600

25

450

Сальниковый компенсатор ТС-579.00.000. -17

700

25

250

Сальниковый компенсатор ТС-579.00.000. -18

700

25

450

Сальниковый компенсатор ТС-579.00.000. -19

800

25

250

Сальниковый компенсатор ТС-579.00.000. -20

800

25

450

Сальниковый компенсатор ТС-579.00.000. -21

900

25

320

Сальниковый компенсатор ТС-579.00.000. -22

900

25

520

Сальниковый компенсатор ТС-579.00.000. -23

1000

25

320

Сальниковый компенсатор ТС-579.00.000. -24

1000

25

520

Сальниковый компенсатор ТС-579.00.000. -25

1200

25

320

Сальниковый компенсатор ТС-579.00.000. -26

1200

25

520
